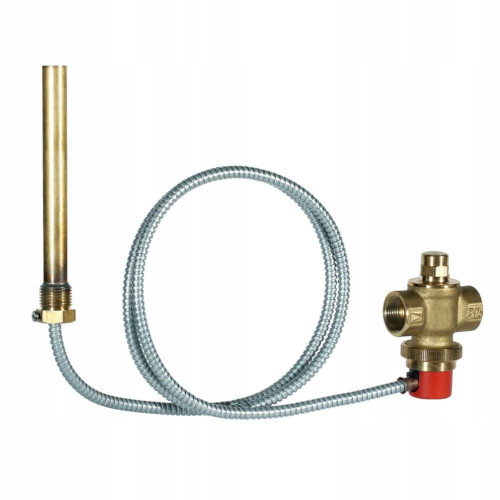

Termiczne zabezpieczenie odpływowe TS131-3/4B

Termiczne zabezpieczenie odpływowe z kapilarą o długości 4 m

Temperatura otwarcia 95°C, kapilara w osłonie przeciwskrętnej o długości 4 metrów o średnicy przyłącza 3/4 cala

Przy temperaturze 95°C zostaje otwarty odpływ wody z podgrzewacza i z systemu zostaje usunięta podgrzana woda i zastąpiona przez zimną z sieci. W ten sposób zawór zapobiega przed znacznym wzrostem temperatury.

Termiczne zabezpieczenie odpływowe – Właściwości:

1. Konstrukcja testowana wg PN-EN14597
2. Tuleja zanurzeniowa z podwójnym czujnikiem
3. Rurka kapilarna chroniona stalową osłoną
4. Tuleja zanurzeniowa z gwintem zewnętrznym
5. Konstrukcja odciążona ciśnieniowo

DANE TECHNICZNE:

• Temperatura otwarcia: 95°C
• Kapilara w osłonie przeciwskrętnej: o dł. 4 metrów
• Konstrukcja certyfikowana
• Medium: woda wodociągowa
• Maks. ciśnienie: 10 bar
• Maks. temp. medium: 110°C
• Maks. temperatura otoczenia: 70°C
• Materiały: Korpus i tuleja z mosiądzu, czujnik temperatury z miedzi, rurka kapilarna z miedzi, tłok zaworu z mosiądzu, uszczelnienie z elastomerów odpornych na wysoką temperaturę
• Średnica przyłącza: Rp 3/4 inch

ZASADA DZIAŁANIA:

Zawór zabezpieczenia odpływowego uruchamia się automatycznie w przypadku powstania wysokiej temperatury czynnika w źródle ciepła. Zawór składa się z zaworu uruchamianego sprężyną oraz czujnika temperatury. W przypadku osiągnięcia określonej temperatury otwarcia opór sprężyny poddaje się i zawór się otwiera.

W przypadku montażu na dopływie zimnej wody wbudowanego w kocioł wymiennika ciepła: Zawór zabezpieczenia odpływowego zamyka dopływ do wymiennika ciepła. Wymiennik ciepła podczas normalnej pracy pozostaje suchy. Jeśli zawór zabezpieczenia odpływowego jest otwarty, wymiennik ciepła wypełnia się i odprowadza nadmiar gorącej wody do odpływu.

W przypadku instalacji za kotłem, na wylocie ciepłej wody: Zawór zabezpieczenia odpływowego zamyka wylot. Jeśli zawór bezpieczeństwa zostanie otwarty, ogrzana woda wodociągowa zostanie odprowadzona z podgrzewacza i zastąpiona zimną wodą z zasilania. W ten sposób zimna woda przejmuje nadmiar ciepła z podgrzewacza wody i zapobiega tym samym przegrzaniu.
